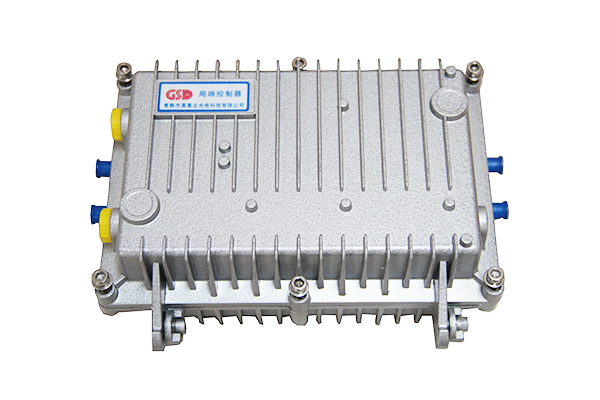

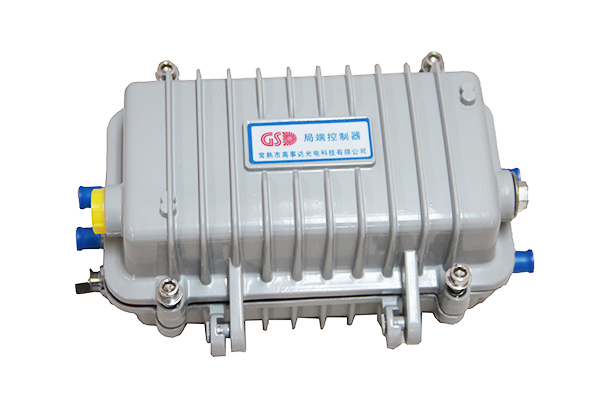

GSDEOC 型同軸電纜以太網（EoC）單頭端

產品描述：

GSDEOC 是同軸電纜以太網中的頭端設備。它向同軸電纜以太網中的終端設備（EP）提供有線電視信號的直通通道和以太網數據的調制信號。
GSDEOC 旨在將以太網數據的調制信號插入已有同軸電纜分配網絡，以實現將以太網數據傳輸?shù)接脩艏抑小?nbsp;
GSDEOC 符合 HomePlug AV 標準，提供高速和可靠的數據傳輸。
GSDEOC 通過將以太網數據傳送到住宅區，能夠滿足有線電視運營商對于多用戶住宅區（MDU）IP 交互應用服務的需求。
GSDEOC 是一款小型低成本的設備，特別適合在已有同軸電纜網上快速開展以太網 數據業務，如視頻監控的數據傳輸。

產品特性

? 符合 HomePlug AV 標準

? 符合 IEEE 802.1p and 802.1q

? 支持 DHCP 動態 IP 地址分配

? 雙向數據頻段：7.5–65 MHz

? 支持遠程網絡管理

? 支持 SNMP，Web，CLI 配置管理

? 最高 500 Mbps 穩定傳輸速率

? 支持 IGMP

? 支持 NMS VLAN，DHCP 客戶端模式

? 支持 QoS

電原理框圖

技術規格

表 1. HomePlug AV 部分規格

參數	單位	指標
HomePlug AV 工作頻段	MHz	7.5 - 65
最大鏈路損耗	dB	60
與電視信號的電平差	dB	-65
射頻調制方式	-	OFDM，QAM（4096/1024/256/64/16/8），QPSK，BPSK
最大終端數	-	253
穩定傳輸速率	Mbps	500 @ MSE1000 芯片 350 @ AR7410 芯片 300 @ MSE500 芯片
加密方式	-	128-bit AES
工作模式	-	TDMA，CSMA/CA
最大 VLAN 數	-	4k

表 2. 有線電視部分規格

參數	單位	指標
射頻正向頻段	MHz	87 - 1000
射頻反向頻段	MHz	5 - 65
射頻插入損耗	dB	1
射頻平坦度	dB	± 0.5
射頻反射損耗	dB	16（87 – 860 MHz） 14（860 – 1000 MHz）
射頻端口交流最大過流能力	A	10（連續） 15（浪涌）

注: 除非另有注明，技術指標反映的是在 20°C 條件下的典型指標

表 3. 接口規格

參數	單位	指標
以太網數據連接端口 x 1	-	RJ-45（10/100/1000 Base-T）
本地管理連接端口 x 1	-	RJ-45（10/100/1000 Base-T）
射頻端口 x 4	-	英制 F 座
60VAC 供電端口	-	英制 F 座

表 4. 通用規格

參數	單位	指標
供電電壓	VAC	220（60VAC 可選）
功耗	W	6
尺寸（寬 x 高 x 深）	mm	210 x 102 x 165
重量	kg	1.3
工作溫度	°C	- 20 – + 65
儲存溫度	°C	- 40 – + 80
相對濕度	%	5 – 95（非冷凝）
防水防塵等級	-	IP67

訂貨信息

產 品描述	訂貨號
GSDEOC 型 EoC 單頭端，AR7410 芯片，60VAC 供電	GSDEOC-A74-60
GSDEOC 型 EoC 單頭端，MSE1000 芯片，220VAC 供電，國標電源線插頭	GSDEOC-M10-2C
GSDEOC 型 EoC 單頭端，MSE500 芯片，220VAC 供電，歐標電源線插頭	GSDEOC-M50-2E
GSDEOC 型 EoC 單頭端，其它可選	GSDEOC-aaa-bb aaa ─ EoC 芯片型號 A74 – AR7410 M10 – MSE1000 M50 – MSE500 bb ─ 供電電壓，電源線插頭 1A – 110VAC，美標電源線插頭 2C – 220VAC，國標電源線插頭 2E – 220VAC，歐標電源線插頭 60 – 60VAC，F 型連接座
