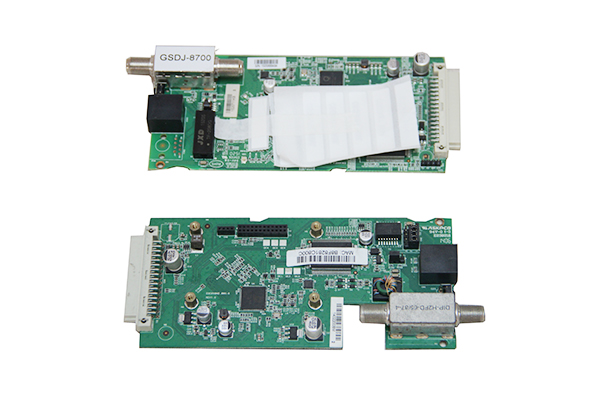

EOC機頂盒內置模塊

產品概述：

GSDJ8000（W）是基于Homeplug AV技術和802.11b/g/n無線傳輸協議的的機頂盒內置EOC（+WIFI）網絡模塊，EOC同軸接口與局端設備相連，實現網絡數據和有線電視信號的接收和發送，內置的WIFI接口支持最大150M的WiFi PHY連接速率；其提供3個百兆全雙工以太網接口，其中兩個位于機頂盒的內部，與機頂盒主板相連，用于數字電視互動信號回傳，另外一個個以太網接口位于機頂盒的面板，可用于連接計算機、IP電話機等多種終端。

GSDJ8000和局端設備組網可充分滿足廣電網絡三網合一業務部署要求，該解決方案的優點包括實現寬帶接入的NGB,方便雙向改進有線電視寬帶、低成本和普及等特點。

產品特點：

·與機頂盒集成。

·2個10/100BaseT自適應的RJ45接口，用于同時接駁多臺電腦和機頂盒等網絡設備。

·OFDM調制，多載波技術，保證噪聲環境下數據穩定傳輸。

·采用128位AES數據加密，有效保護傳輸數據的安全。

·與Windows 2000、Windows XP、Linux、Mac OS X及其它支持以太網絡的操作系統兼容。

·通過連接同軸電纜，一臺終端和一臺Master設備之間可以方便地傳輸數據。

·可選外置天線，支持多SSID。

技術參數：

項目		性能參數
型號：GSDJ8700
兼容標準		IEEE802.1q, IEEE802.1p , IEEE802.3, IEEE802.3u, IEEE802.3x, IEEEP1901，IEEE802.11b/g/n
系統特性	解決方案	高通 AR74
	物理層速率	600Mbps
	調制頻帶	7.5Mhz~65Mhz
	調制方式	OFDM、4096/1024/256/64/16/8-QAM、QPSK、BPSK
	加密方式	128 bits AES
	Vlan模式	透傳
	端口限速	64Kbps granularity ( Min.)
	QoS	Support VLAN priority Support ToS and CoS packet classification
	工作模式	CSMA/CA
	多路廣播	Support IGMP
接口特性	以太網	1x RJ45 for 10/100 Ethernet (auto MDI/MDI-X)
	同軸接口	2 x 英制F頭, 1 for input of mixed signal, 1 for output of CATV signal
	無線接口	1 1T1R, 2.4G, Antenna
EOC射頻指標	阻抗	75Ω
	發射功率	110±10dbuv
	反射損耗	>16dB
	插入損耗	<1.2dB
	接收靈敏度	-65dBm
無線特性	無線協議	IEEE802.11b/g/n
	頻段范圍	2.4~2.49 GHz
	VSWR	2:1
	通道阻抗	50 Ohm
電氣特性	最大功耗	≦10W
電氣特性	電源	12V DC/1.5A（由機頂盒模塊接入）
型號：GSDJ8800
兼容標準	IEEE802.1q, IEEE802.1p , IEEE802.3, IEEE802.3u, IEEE802.3x, IEEEP1901，IEEE802.11b/g/n
系統特性	解決方案	高通 MSE510+ Ralink RT5370（5350）
	物理層速率	500Mbps
	調制頻帶	7.5Mhz~65Mhz
	調制方式	OFDM、QAM-1024/256/64/16/8QAM / BPSK /QPSK/ROBO自適應
	加密方式	128 bits AES
	Vlan模式	透傳
	端口限速	64Kbps granularity ( Min.)
	QoS	classification802.1p支持0-7共8個優先級
	工作模式	TDMA+CSMA
	多路廣播	Support IGMP
接口特性	以太網	1x RJ45 for 10/100 Ethernet (auto MDI/MDI-X)
	同軸接口	2 x 英制F頭, 1 for input of mixed signal, 1 for output of CATV signal
	無線接口	1 1T1R, 2.4G, Antenna
EOC射頻指標	阻抗	75Ω
	發射功率	110±10dbuv
	反射損耗	>16dB
	插入損耗	<1.2dB
	接收靈敏度	-65dBm
無線特性	無線協議	IEEE802.11b/g/n
	頻段范圍	2.412 ~ 2.4835 GHz
	VSWR	2:1
	通道阻抗	50 Ohm
電氣特性	最大功耗	≦10W
電氣特性	電源	12V DC/1.5A（由機頂盒模塊接入）

LED指示信號一覽表：

LED 指示信號定義
ACT	EOC LINK led	Cable Link LED
SYS	EOC power on LED	Power LED （GPIO11）
LINK0	LAN0 LED	LAN0 LED
LINK3	VOD LAN LED	LAN3 LED
LINK1	LAN1 LED	LAN1 LED（reserved）
LINK2	Configure LAN LED	LAN2 LED（reserved）
WLAN	WLAN LED	WLAN LED

訂貨指南：

GSDJ8

00-0

高事達

EOC機頂盒內置

模塊型號

7：AR74芯片

8：MSE510芯片

00：帶WiFi功能

00-0：直通板

00-1：不帶WiFi功能

例：GSDJ8700，AR74芯片，帶WiFi功能。
